ツツミダンデーの特徴

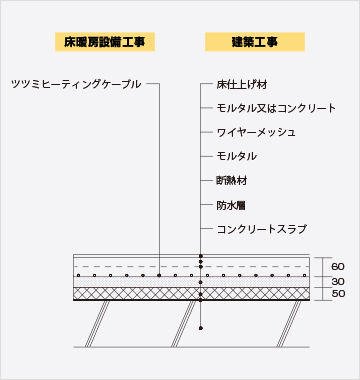

■ 床暖房敷設例

■ 浴室用ヒーティングユニット例

発熱量 型番
300
[W/m2]
THU2-30-110E-4
THU2-30-110E-5
THU2-30-360E-4
THU2-30-360E-5
THU2-30-950E-4
THU2-30-950E-5
THU2-30-3040E-4
THU2-30-3040E-5

■ 温度センサー詳細

型番

項目

THS - 1 - *
センサー仕様 サーミスタ
適合コントローラー TC82, TC82 Ⅱ型
適用施工方式 コンクリート埋設式
リード線長さ(m) 10、20、30,40

※ * 部分はリード線の長さになります。

商品詳細

アース型ヒーティングケーブルの構造、リードケーブルの構造(RHVV/H 2.0)
ヒーティングケーブルは、導体抵抗別には4種類を用意しており、使用場所に応じて選定します。

■ ヒーティングケーブルの種類

公称導体抵抗(Ω/km) ヒーティングケーブル型式
110 THC-110E
360 THC-360E
950 THC-950E
3040 THC-3040E
  1. ヒーティングケーブルを所定のピッチですだれ状に加工したものがヒーティングユニットです。
  2. ヒーティングユニットは、使用場所に応じて所要発熱量を決定し敷設面積に応じたユニット割付を行います。

  1. ヒーティングケーブルとリードケーブルの接続は敷設現地で行います。
  2. ヒーティングユニットの敷設面積(S) S=W×L
